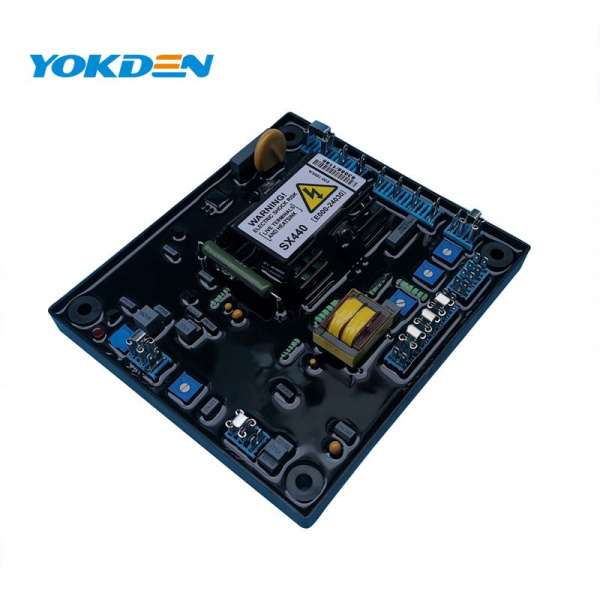

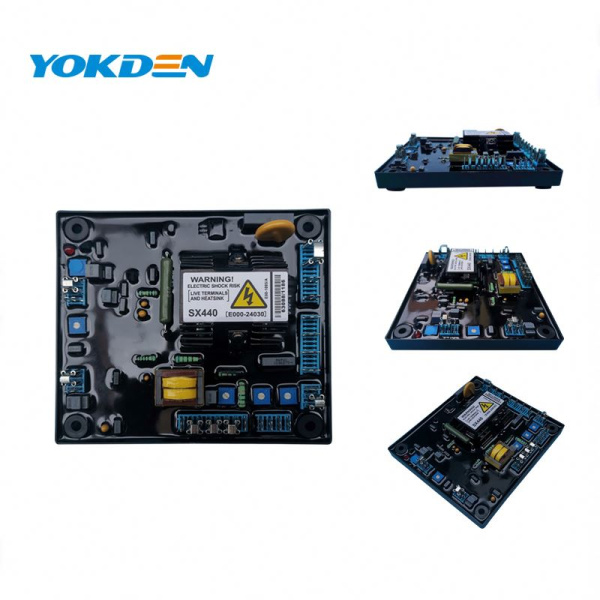

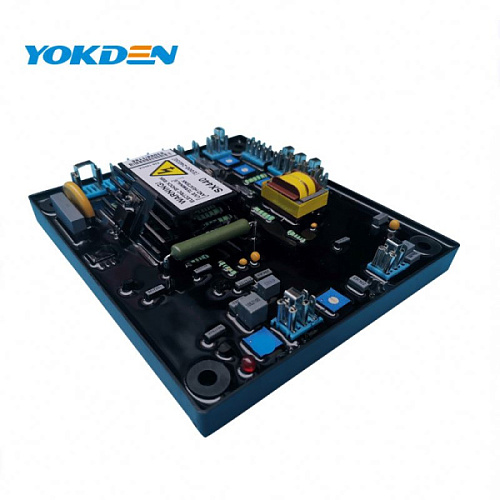

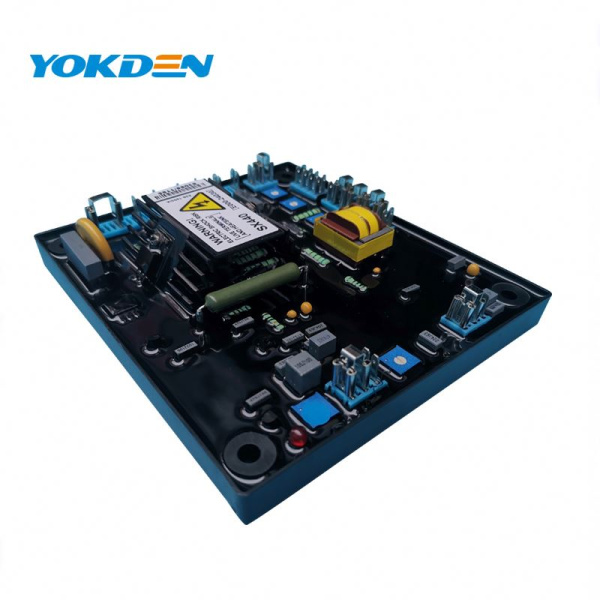

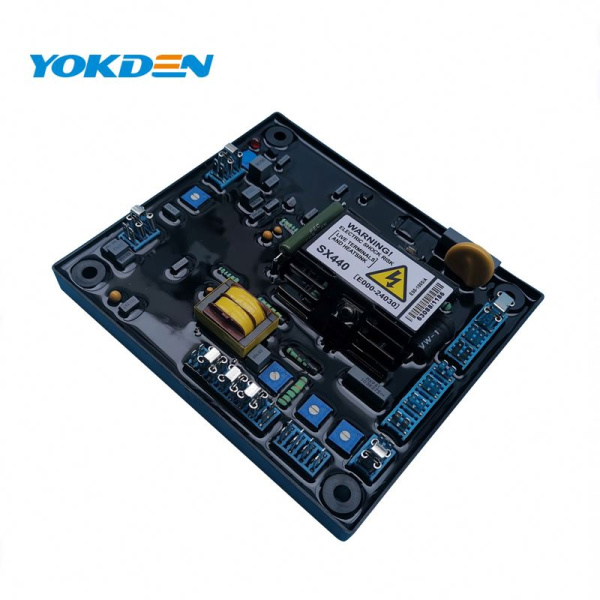

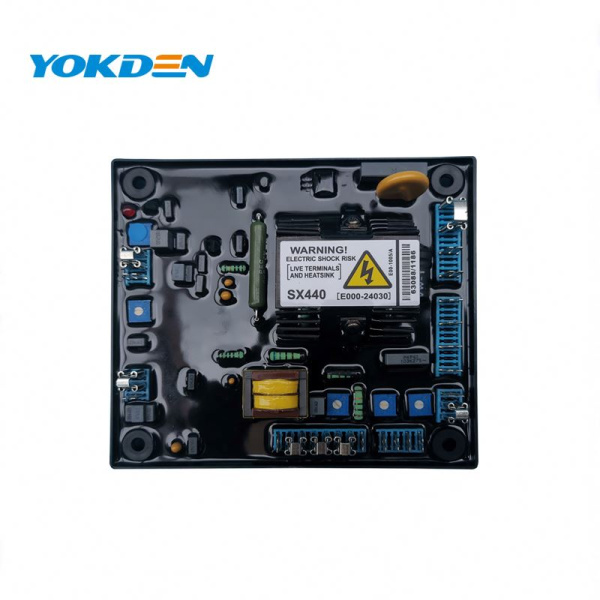

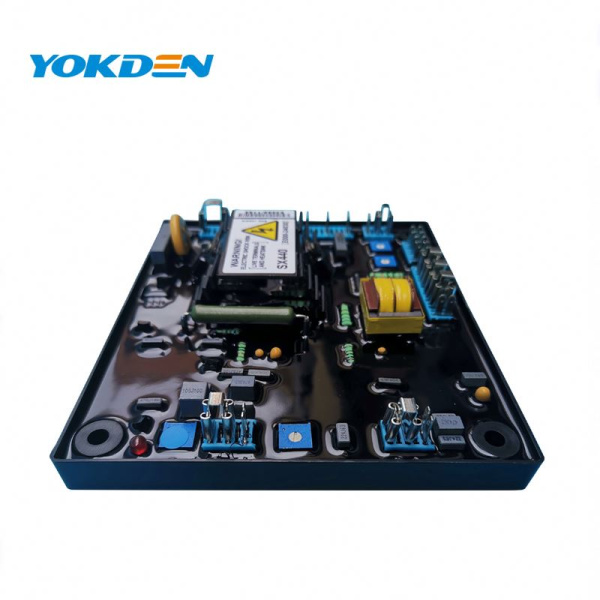

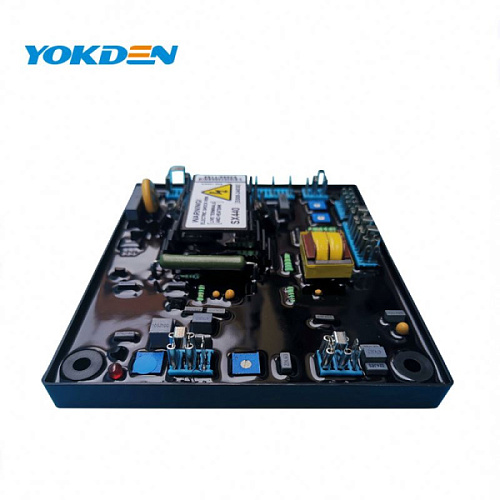

YOKDEN SX440 Автоматический регулятор напряжения для дизельного генератора
Товар есть в наличии
Артикул: SX440
- 3 845.54 P-
- В корзину
Описание товара
Автоматический регулятор напряжения SX440 - полуволновой фазоуправляемый регулятор напряжения тиристорного типа используемых для комплектации синхронных генераторов производства Cummins Generator Technologies под торговой маркой STAMFORD.
Взаимозаменяем с регуляторами EA440, Onan 305-0824, AVR AS440, AVR ZL440D, EA440-T.
- Точность регулирования <±1.0%;
- Возможность применения при параллельной работе;
- Установка времени плавного повышения нагрузки;
- Защита от падения напряжения.
SX440 является полуволновым регулятором напряжения тиристорного типа AVR и является частью системы возбуждения для безщеточного генератора . Конструкция использует технологии поверхностного монтажа (SMT) для высокой степени интеграции функций в малой площади регулятора напряжения AVR .
Положительное напряжение наращивается от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН. Цепи отслеживания мощности и напряжения имеют отдельные терминалы , позволяя мощности возбуждения , которые будут получены непосредственно из обмотки статора для основных применений или вспомогательной обмотки , если требуется короткое устойчивое соединение цепи.
AVR связан с основной обмоткой статора и обмоткой возбуждения, чтобы обеспечить регулирование по замкнутому циклу выходного напряжения и нагрузки регулирования + / - 1,0%. Терминалы контроля AVR постоянно отслеживают изменения напряжения для целей быстрого управления . В ответ на изменение напряжения ,AVR регулирует мощность и подает ток на выходы катушек возбуждения, для поддержания выходного напряжения генератора в заданных пределах , компенсируя нагрузки , частоту, температуры и коэффициента мощности.
Измерительный контур скорости вращения постоянно отслеживает выходной сигнал генератора и обеспечивает защиту системы возбуждения по частоте, уменьшая выходное напряжение пропорционально со скоростью ниже заранее установленных порогов.
Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Это может быть легко изменено на 50 или 60 Гц с помощью перемычек.
Выходы для подключения дистанционного регулятора напряжение, позволяют пользователю осуществлять полный контроль напряжения генератора.
Аналоговый вход предусматривает возможность подключения к контроллеру коэффициента мощности или другим внешним устройствам с совместимым выходом.
AVR имеет устройство для подключения droop CT , чтобы позволить параллельную работу с другими генераторами , оборудованных такими же AVR SX440.
Взаимозаменяем с регуляторами EA440, Onan 305-0824, AVR AS440, AVR ZL440D, EA440-T.
- Точность регулирования <±1.0%;
- Возможность применения при параллельной работе;
- Установка времени плавного повышения нагрузки;
- Защита от падения напряжения.
SX440 является полуволновым регулятором напряжения тиристорного типа AVR и является частью системы возбуждения для безщеточного генератора . Конструкция использует технологии поверхностного монтажа (SMT) для высокой степени интеграции функций в малой площади регулятора напряжения AVR .
Положительное напряжение наращивается от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН. Цепи отслеживания мощности и напряжения имеют отдельные терминалы , позволяя мощности возбуждения , которые будут получены непосредственно из обмотки статора для основных применений или вспомогательной обмотки , если требуется короткое устойчивое соединение цепи.
AVR связан с основной обмоткой статора и обмоткой возбуждения, чтобы обеспечить регулирование по замкнутому циклу выходного напряжения и нагрузки регулирования + / - 1,0%. Терминалы контроля AVR постоянно отслеживают изменения напряжения для целей быстрого управления . В ответ на изменение напряжения ,AVR регулирует мощность и подает ток на выходы катушек возбуждения, для поддержания выходного напряжения генератора в заданных пределах , компенсируя нагрузки , частоту, температуры и коэффициента мощности.
Измерительный контур скорости вращения постоянно отслеживает выходной сигнал генератора и обеспечивает защиту системы возбуждения по частоте, уменьшая выходное напряжение пропорционально со скоростью ниже заранее установленных порогов.
Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Это может быть легко изменено на 50 или 60 Гц с помощью перемычек.
Выходы для подключения дистанционного регулятора напряжение, позволяют пользователю осуществлять полный контроль напряжения генератора.
Аналоговый вход предусматривает возможность подключения к контроллеру коэффициента мощности или другим внешним устройствам с совместимым выходом.
AVR имеет устройство для подключения droop CT , чтобы позволить параллельную работу с другими генераторами , оборудованных такими же AVR SX440.

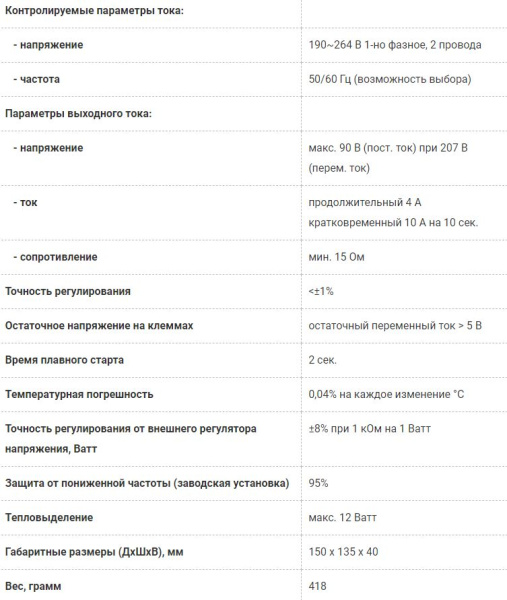

Технические характеристики
