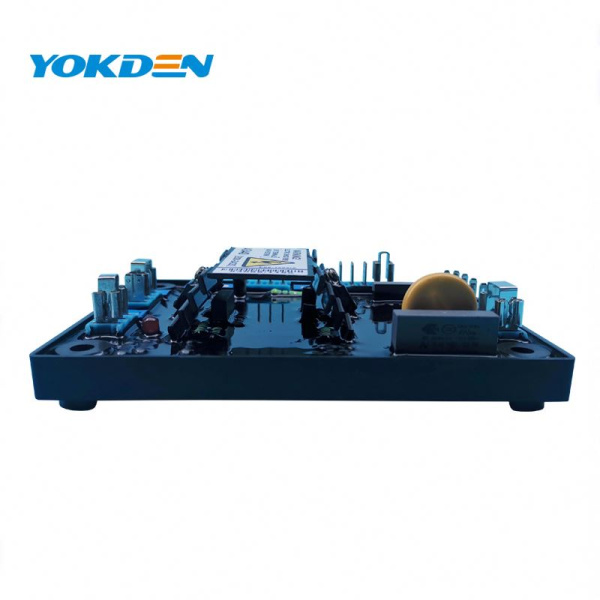

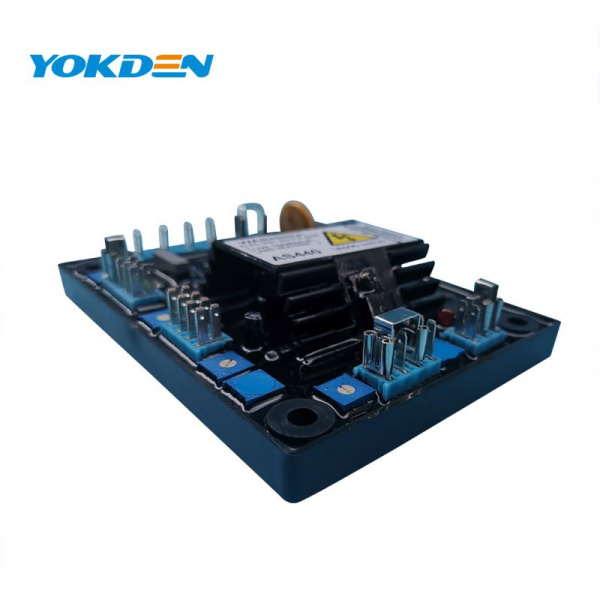

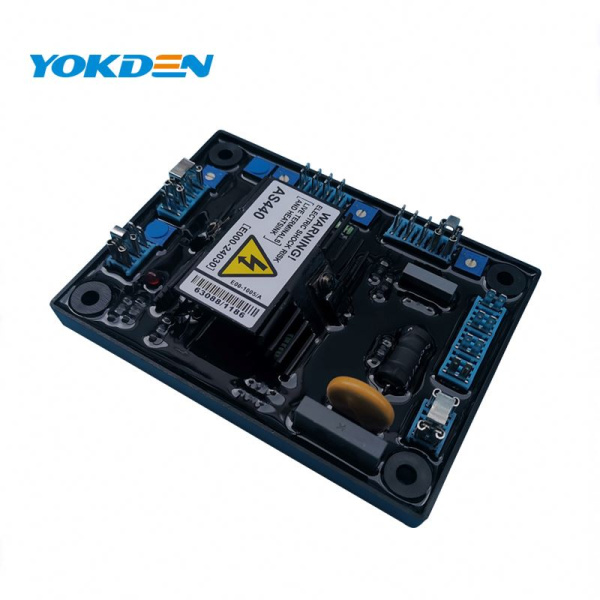

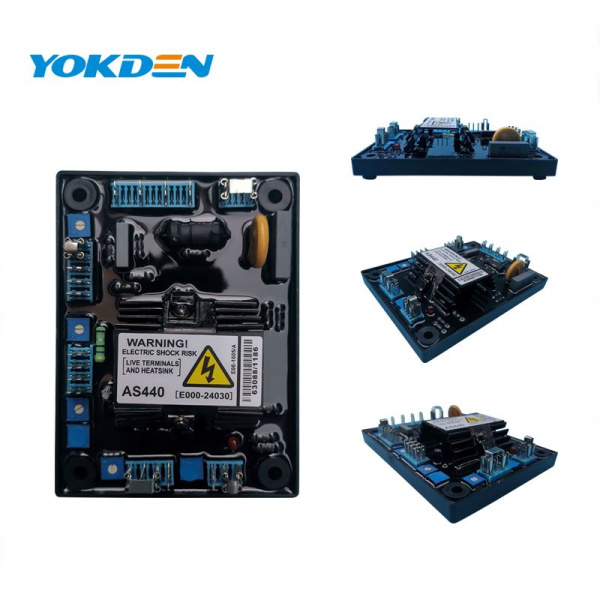

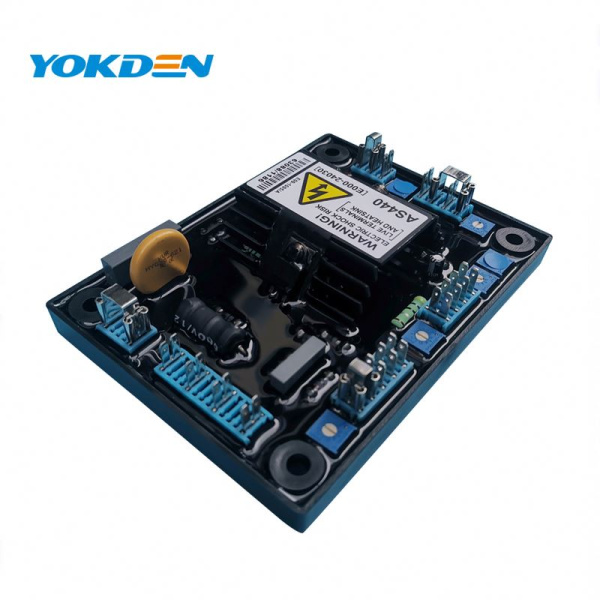

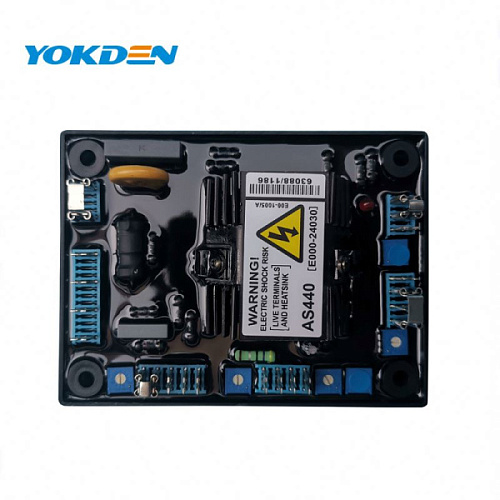

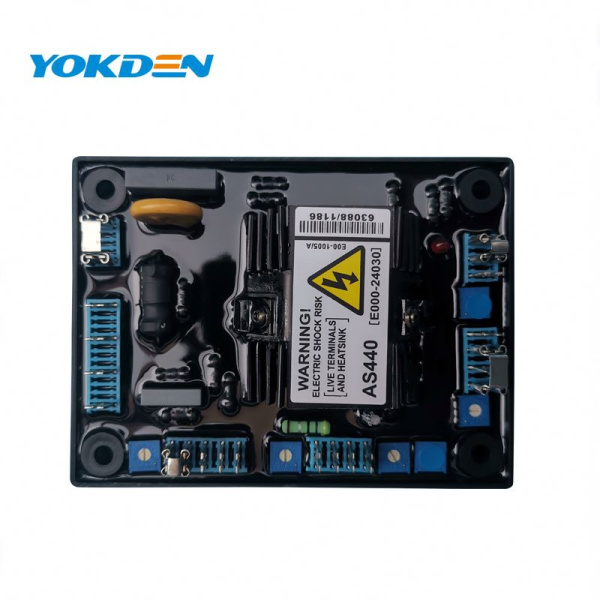

YOKDEN AS440 Автоматический регулятор напряжения для дизельного генератора

Автоматический регулятор напряжения AS440 - полуволновой фазоуправляемый регулятор напряжения тиристорного типа используемых для комплектации синхронных генераторов производства Cummins Generator Technologies под торговой маркой STAMFORD.

Взаимозаменяем с регуляторами EA440, Onan 305-0824, AVR AS440, AVR ZL440D, EA440-T.

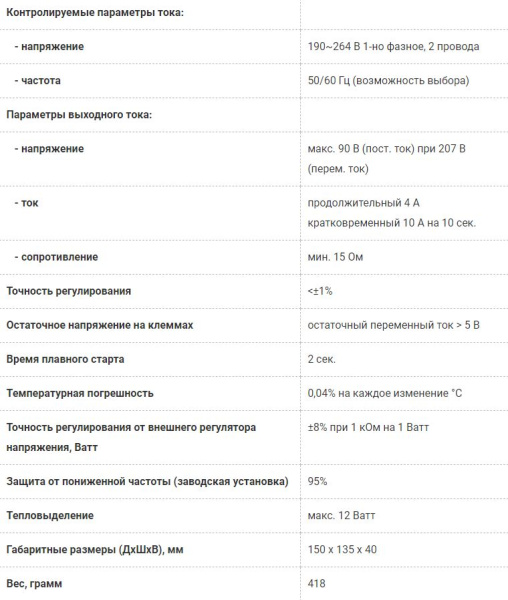

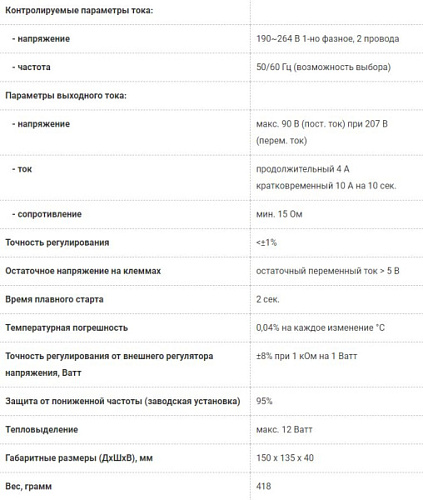

- Точность регулирования <±1.0%;
- Возможность применения при параллельной работе;
- Установка времени плавного повышения нагрузки;
- Защита от падения напряжения.

AS440 является полуволновым регулятором напряжения тиристорного типа AVR и является частью системы возбуждения для безщеточного генератора . Конструкция использует технологии поверхностного монтажа (SMT) для высокой степени интеграции функций в малой площади регулятора напряжения AVR .

Положительное напряжение наращивается от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН. Цепи отслеживания мощности и напряжения имеют отдельные терминалы , позволяя мощности возбуждения , которые будут получены непосредственно из обмотки статора для основных применений или вспомогательной обмотки , если требуется короткое устойчивое соединение цепи.

AVR связан с основной обмоткой статора и обмоткой возбуждения, чтобы обеспечить регулирование по замкнутому циклу выходного напряжения и нагрузки регулирования + / - 1,0%. Терминалы контроля AVR постоянно отслеживают изменения напряжения для целей быстрого управления . В ответ на изменение напряжения ,AVR регулирует мощность и подает ток на выходы катушек возбуждения, для поддержания выходного напряжения генератора в заданных пределах , компенсируя нагрузки , частоту, температуры и коэффициента мощности.

Измерительный контур скорости вращения постоянно отслеживает выходной сигнал генератора и обеспечивает защиту системы возбуждения по частоте, уменьшая выходное напряжение пропорционально со скоростью ниже заранее установленных порогов.

Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Это может быть легко изменено на 50 или 60 Гц с помощью перемычек.

Выходы для подключения дистанционного регулятора напряжение, позволяют пользователю осуществлять полный контроль напряжения генератора.

Аналоговый вход предусматривает возможность подключения к контроллеру коэффициента мощности или другим внешним устройствам с совместимым выходом.

AVR имеет устройство для подключения droop CT , чтобы позволить параллельную работу с другими генераторами , оборудованных такими же AVR AS440.
