DATAKOM AVR-4 Регулятор напряжения генератора переменного тока

Товар есть в наличии Артикул: AVR-4
Описание товара

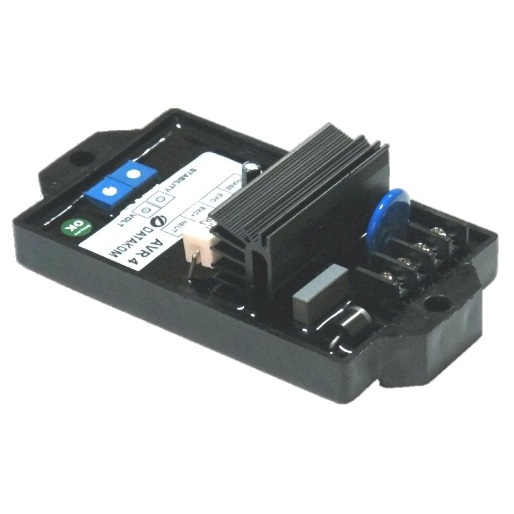

DATAKOM AVR-4 Регулятор напряжения – электронное устройство предназначенное для поддержки фиксированного выходного напряжения генератора. Имеет открытое шасси, залитое компаундом и предназначенное для размещения в соединительной коробке генератора в условиях значительной вибрации.
AVR-4 измеряет напряжение между одной из фаз генератора и «нулем» и регулирует постоянное напряжение, прилагаемое к обмотке возбуждения, до достижения желаемого уровня напряжения.
Выходным каскадом устройства служит полуволновой тиристор, связанный с демпфирующим диодом. Устройство совместимо со большинством  бесщеточных генераторов благодаря наличию потенциометра регулировки стабильности и поддерживает работоспособность при отсаточном напряжении до 2 Вольт переменного тока.
AVR-4 включает в себя защиту от снижения частоты генерируемого тока ниже 45 герц. Удобная схема подключения устройства позволяет быстро и легко осуществить его замену.

Краткая инструкция по настройке:
1.    Поверните потенциометра Стабилизации до конца по часовой стрелке.
2.    Запустите генератор без нагрузки
3.    Медленно крутите потенциометр Стабилизации против часовой стрелки до момента когда напряжение генератора перестанет быть стабильным и начнет колебаться.
4.    Поверните потенциометра немного по часовой стрелке для того чтобы вернуться в зону стабильности, но не сильно уходя от границы начала зоны нестабильности. Это и будет оптимальной точкой настройки для данного генератора.

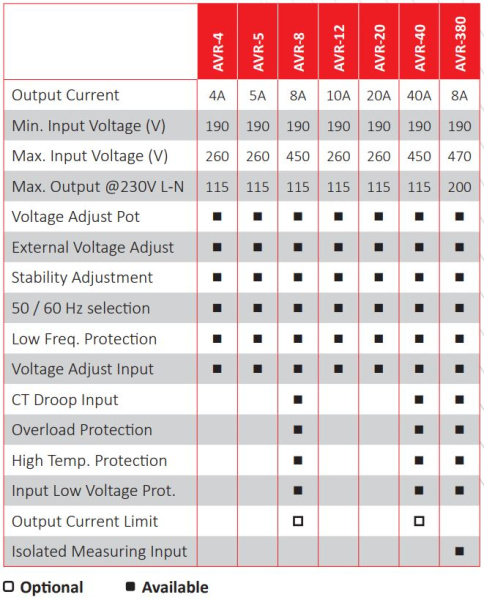

Технические характеристики
Прочие характеристики
