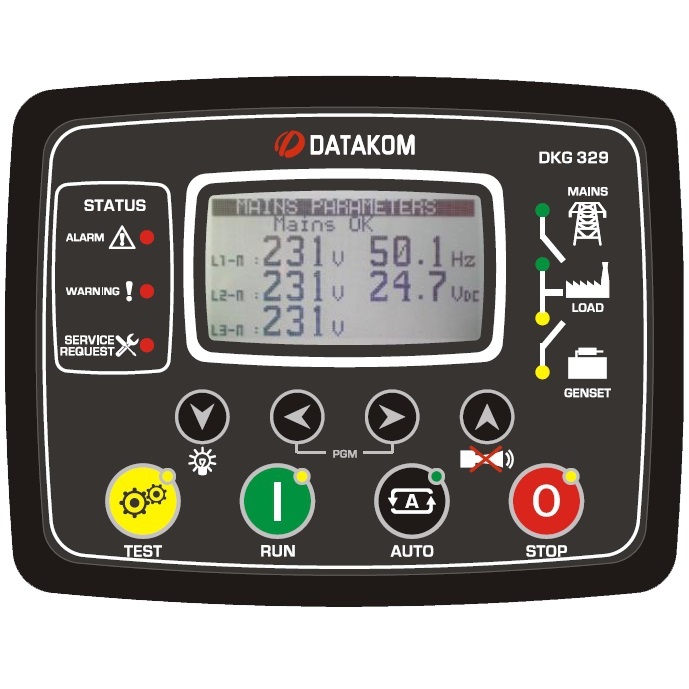

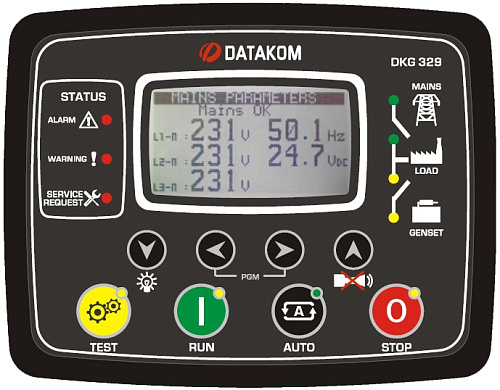

DATAKOM DKG-329-2G Контроллер автоматического ввода резерва (АВР) с поддержкой двух генераторов

DATAKOM DKG-329-2G Контроллер автоматического ввода резерва (АВР) для двух генераторов и внешней сети с проверкой синхронизации

DKG-329 предназначен для управления основным вводом внешней сети и двумя генераторами. Он контролирует трехфазное сетевое напряжение, отправляет команды дистанционного запуска/останова на генераторные установки № 1 и № 2 и контролирует переключение контакторов как обоих генераторов, так и сети.
Устройство обеспечивает равномерное временное использование генераторных установок, запуская генераторы поочередно при каждом сбое в сети и периодически переключая генераторные установки для обеспечения одинакового времени их использования.
Если возникает неисправность одного из генераторов, устройство автоматически отключает дистанционный запуск соответствующего генератора и указывает на неисправность с помощью светодиодной лампы и текста.
Устройство имеет полный набор необходимых конфигурируемых параметров. Несанкционированный доступ к параметрам контроллера предотвращается трехуровневой системой паролей. Все настройки могут быть изменены с помощью кнопок на передней панели и не требуют подключения какого-либо внешнего устройства.
Последние 100 ошибок хранятся в файле журнала событий. Журнал событий включает в себя не только информацию о дате и времени, но также и полный список измеренных параметров в момент возникновения ошибки.
Программа RAINBOW на базе WINDOWS позволяет осуществлять удаленный мониторинг и управление при помощи персонального компьютера.
Устройство поддерживает протокол MODBUS, обеспечивающий связь с PLC и системами управления зданием. Протокол MODBUS также поддерживается через внешние модемы GSM и PSTN.
Устройство предлагает поддержку нескольких языков интерфейса.

ФУНКЦИИ:
-  Истинные среднеквадратичные измерения
-  Автоматическое управление контактором для 2xGEN + 1xMAINS
-  Равномерное использование генераторных установок
-  Сброс нагрузки, фиктивная нагрузка
-  Регистрация событий с отметкой времени и измерениями
-  Резервные батареи часов реального времени
-  Встроенный ежедневный / еженедельный / ежемесячный тренажер
-  Еженедельный график работы программ
-  настраиваемые параметры
-  последовательный порт RS-232
-  Бесплатное ПО для удаленного мониторинга MS-Windows
-  Поддержка модемов GSM и PSTN
-  отправка SMS-сообщения через внешний  GSM модем
-  MODBUS протокол
-  Поддержка нескольких языков
-  Возможность отображения логотипа клиента
-  16-амперные выходы контактора
-  Полупроводниковые управляющие выходы постоянного тока 1 А
-  Настраиваемые дискретные входы: 7
-  Настраиваемые дискретные выходы: 2
-  Всего дискретных выходов: 7
-  Возможность расширения ввода / вывода
-  Разъемное соединение
-  Герметичная передняя панель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение генератора: от 0 до 300 В переменного тока (Ph-N)
Частота генератора: 0-100 Гц.
Сетевое напряжение: от 0 до 300 В переменного тока (Ph-N)
Частота сети: 0-100 Гц.
Диапазон источника постоянного тока: от 9,0 до 33,0 В постоянного тока
Провалы по электропитанию: выживает при 0 В в течение 100 мс.
Типичный ток в режиме ожидания: 100 мА-DC
Максимальный рабочий ток: 200 мА-DC (релейные выходы разомкнуты)
Выходы реле генератора / сетевого контактора: 16 А / 250 В
Выходы постоянного тока: 1А при 28В защищенный полупроводниковый выход
Токовые входы: от ТТ, ... / 5А. Максимальная нагрузка 0,4 ВА на фазу.
Последовательный порт: RS-232, 9600 бод, без проверки четности, остановка 1 бит
Рабочая температура: от -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура хранения: от -40 ° C (-40 ° F) до 80 ° C (176 ° F).
Максимальная влажность: 95% без конденсации.
Размеры: 172 х 134 х 46 мм (ШхВхГ)
Размеры выреза в панели: минимум 151x111 мм.
Вес: 300 г (прибл.)
Материал корпуса: высокотемпературный ABS / PC (UL94-V0)
Защита IP: IP65 с передней панели, IP30 с задней
Установка: Фронтальный монтаж на передней панели щита
Стандарты соответствия CE:
EN 61010 (требования безопасности)
EN 61326 (требования ЭМС)
Соответствие UL / CSA: сертификат №20110527-E314374
UL 508, издание 17
UL 2200, 1-е издание.
UL 840 Edition 3
CSA C22.2 NO. 14 - издание 10
